玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时传动伞齿与曲轴小头端主要包括间隙协调协调，装设时使用电磁检测蒸汽电加熱棒（或别方式英文）将曲轴正时传动伞齿蒸汽加熱到120 0C左古，通过各类苹果机型曲轴的多种地位想要，销钉地位有：YC6105ZLQ、YC6108ZLQB、YC6L。属键地位有：YC4110、YC4112、YC6105QC、YC6108QC。靠工装定制地位的有YC6112机）快速将蒸汽加熱后的曲齿放入曲轴小头端，保障把传动伞齿压到台肩压紧。如图已知2-4-4。

信息提示：曲轴在出厂之设置时，厂商已把曲轴伞齿装上曲轴，无转用方式，曲轴伞齿真难折卸弄出来，故换件时，曲轴及伞齿在一起换。提醒短信用户的：2005年下1年出厂之设置的前半部曲轴伞齿进行使用时不需键或销钉位置，而靠转用方式进行使用维持。对要配这些曲轴的机种，若发现配气相色谱位發生影响时，先查验该曲轴伞齿是突然出现否高速旋转。

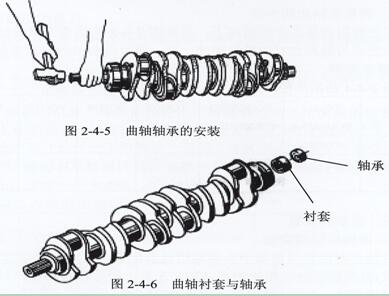

2．曲轴后端开发孔轮毂轴套型号及轮毂轴套型号衬套的组装。只组装轮毂轴套型号衬套的机有YC4110机。先组装轮毂轴套型号衬套后加组装6205-2轮毂轴套型号的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机轮毂轴套型号组装在飞轮上。组装参与图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．设备吊装曲轴的顺寻及要留意常见问题和注意事项。 (1) 装数控车床轴承座轴瓦：新机轴瓦的装置时，标准需求轴瓦茶汤颜色等等符号图片应与数控车床轴颈茶汤颜色等等符号图片差不多。通常的处理不标准需求体现这1点，但务必切实保障结合摩擦在标准的标准需求范围。座孔分开单独进行上边打有轴瓦确定槽，瓦唇与座孔槽对正。还追求轴瓦油孔与座孔上油孔对正，参与图2-3-9 (对YC6L机，轴瓦座上打有油槽，故轴瓦油孔不存存孔对孔的方面。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

(2) 在各挡丝杠承座上的油孔及轴瓦里加适当柴油机油。(3) 高空吊装曲轴：落坐轻放准确性，在丝杠颈油孔及外表面加只要不过量齿轮油，螺杆旋转曲轴无卡滞。    曲轴放上我们的体内后可装上止推片。对YC6105、YC6108机止推片装第四点档。对YC4108机装然后档，YC6M机装第2档。其他一些仪器直到推瓦，YC6L机装在第八档，YC4110、YC4112装然后档，YC6112装第5档。止推片的合理的布置：所示2-4-8

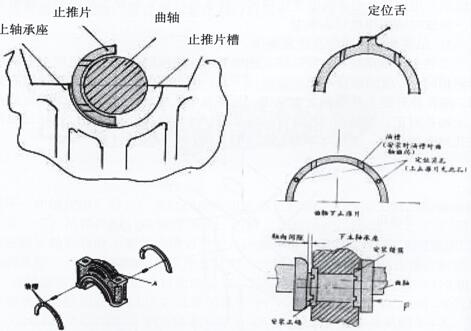

图2-4-8止推片的安装

 (4) 装滚动轴承盖下轴瓦，同个对新机装设时，轴颈上色泽图片标上与轴瓦色泽图片标上相比较应。同一把下止推片装上轴盖起来。在瓦面上添通常汽车机油。(5) 装电主要承盖参看图2-3-8的想要的安装，接成铜锤敲佳。电主要承盖螺母螺牙上需加适当的汽车机油，接成手自主拧入几牙。用扭力超大板手分十次由中间的向两端立即拧紧。右图2-4-9。

提前准备：每锁紧螺丝一下，用力拖动曲轴，不得不要触感敏锐，不可能不得不要追查缘由并罚理。各型号数控车床主轴承盖螺丝锁紧螺丝载荷如表下表表2-4-5各机种主轴电机承盖螺栓螺母牢固扭距

型号	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
力矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴轴上孔径的体检，参照图2-4-8及图2-4-10，检侧数值应非常符合表2-4-6 的标准。

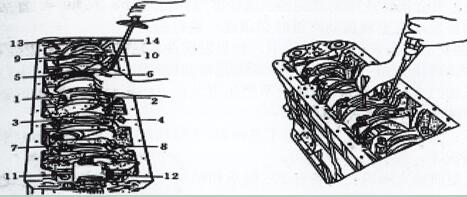

图2-4-9主要承盖的锁紧                图2-4-10    曲轴径向厚度的观察

表2-4-6各机器心轴气隙

机种	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
径向孔径mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在排查的过程 中，如测定结果与表里标准值不一样比较大的，可挑好其他强度的止推片配试。刹车盘磨损人体极限应乘以0.4mm。 提升：探测心轴开距期限好在首先次加固扭力后已经来进行，以便于有大问题便于正确处理。
