玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

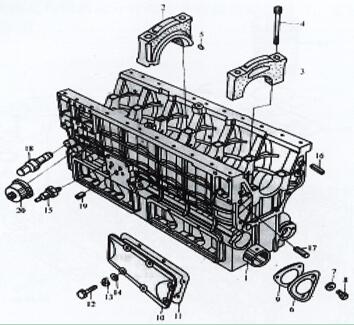

图2-3 -10 YC6108G气缸体总成

1滚动轴承型号盖  2气式体  3设备的主滚动轴承型号联接  4精确定位套  6正时惰伞齿  7惰齿圈承型号  8惰齿圈衬套  9惰轮档板  10锁片  11小联接  14封水圈  15缸套  18润滑液压油泵正中间机械传动伞齿  19滚动轴承型号  27缸垫  29人工呼吸器  33液压油泵拖架  34改变垫圈  37锥面垫圈  40拖架联接  44主油道填料密封塞

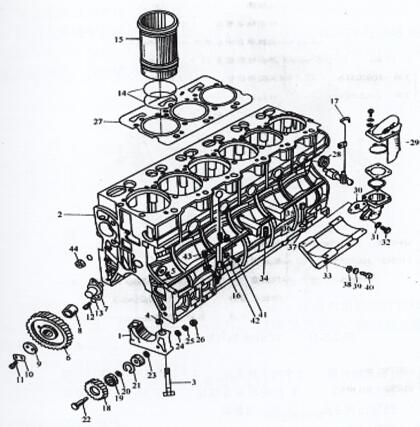

图2-3-11 YC6108G气缸体总成

1凸轮机构机构轴衬套 2中央伺服电机承盖 3伺服电机承盖 4伺服电机承螺母螺母 5销 8凸轮机构机构轴轴套螺母螺母 15液压过低报警装置器器 18调压阀前壳 20液压报警装置器器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的怎么进行按装参与图2-3-12，怎么进行按装规定要求：一、在水堵密封性盖上光滑涂上11747密封性盖胶。第二是怎么进行按装后的水堵外一端与设备分散对齐或稍低一些。

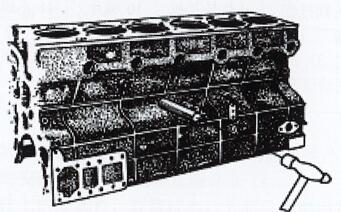

图2-3 -12机器水堵的安装程序

  玉柴柴油机主油道油堵的安装

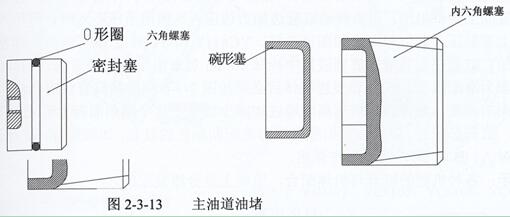

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的封口塞，后油堵为碗形塞，正确图2-3 -13下图。

安装要求：

(1)在螺塞中段涂上545填料密上胶，用内六角板手旋紧即刻。(2) 密封性能塞口有O形圈，重新安装时注意没法毁坏。(3)装设结束后，密封垫塞及螺 塞外铣面应稍低于有机体铣面。装设时，用软金属质敲一敲即入。

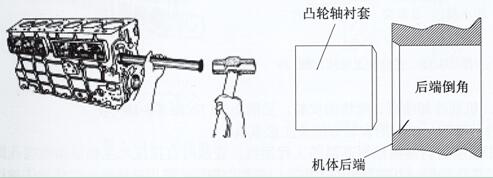

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的web后台面是有倒角的（自动化测试不倒角），所以说的重新安装衬套时，用专业化工作服从零件web后台朝自动化测试挨个的重新安装。(2) 气缸轴衬套油孔需要指向设备上的进油孔。还要主要：对YC6105、YC6108 机第4、6挡衬套分别一油孔直达摇背座。YC6M机只需一油孔指向。（因轴瓦上还有油槽）YC4108机第2、4档分别一油孔直达摇背座。仅仅智能机型只第一个挡有 ～油孔直达摇背座。固此在装配时请加还要主要。(3) 衬套重新安装后托管到卧镗加上工到贴正规范面积，必须如表2-3-4。

3．缸套安装注意事项。

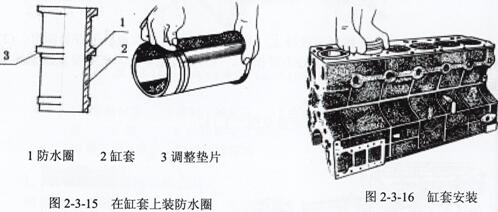

(1)清掉缸套台肩处的脱漆或除积碳。(2)装置前先查玉柴电站汽轮柴油发电设备缸套口径是否有达到中规定标准要求如表2-3-3。(3)在缸套上用防水性的圈（YC6112镶缸套机、YC4112车型及YC4110 车型为自吸式缸套，不需装防水性的圈）(4)往缸体上配置时，在防水的地点涂上些许柴油机油，用力过度螺杆旋转缸套边加力边压入。如用手掌压不进时，能够用木板材垫平上方敲压入专业到位时需，长为2-3-16。YC4112和YC6112机缸套与缸体是紧积极配合的，缸套在配置前先放进液氮中水冷却10min后拿走用盖板敲击声入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选购时，以人体组群色彩标记选购同色彩的缸套，如红对红，蓝对蓝（或A对A、B对B）。下面不予详述。提升：各种类型款型的缸套与身体相互配合，理论依据上是分成小组装配工艺的。

1．柴油机油急冷喷管、喷钩的装配。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷头建筑材料是耐老化耐温度过高的公程塑，使用时马上压入主轴电机承座喷头孔可以了。需求压不足，没办法超出轴套座孔。使用之后后，可用奶油奶酪枪加氟柴油发动机作液压压喷射可靠性试验，在气缸件横竖止点时喷头射出的油束须要射在气缸件内腔表面，且油束没办法延拓。主意：当打着机开机运行时间段较长，凡在拆油底壳时，主意查喷咀是否能够的老化变质磨损，假如磨损，必须要更换件。

(2) 发动机油待加热喷钩为铁管氩弧焊件，安裝时靠精准准确定位销精准准确定位，用螺拴加固在缸体上。安裝前先檢查限压阀球项目有没有是灵便，氩弧焊件油孔有没有是顺畅。需要喷钩喷油要摆正缸筒环内腔对缸筒环带内待加热油道的外形，油束需要射进缸筒环上的油道。（靠焊 接件加工制作保护），直接喷钩不可以与缸筒环裙部或曲轴平稳块行成涉及。准备：一键装机用什缸筒环，要都有喷钩让位口。
