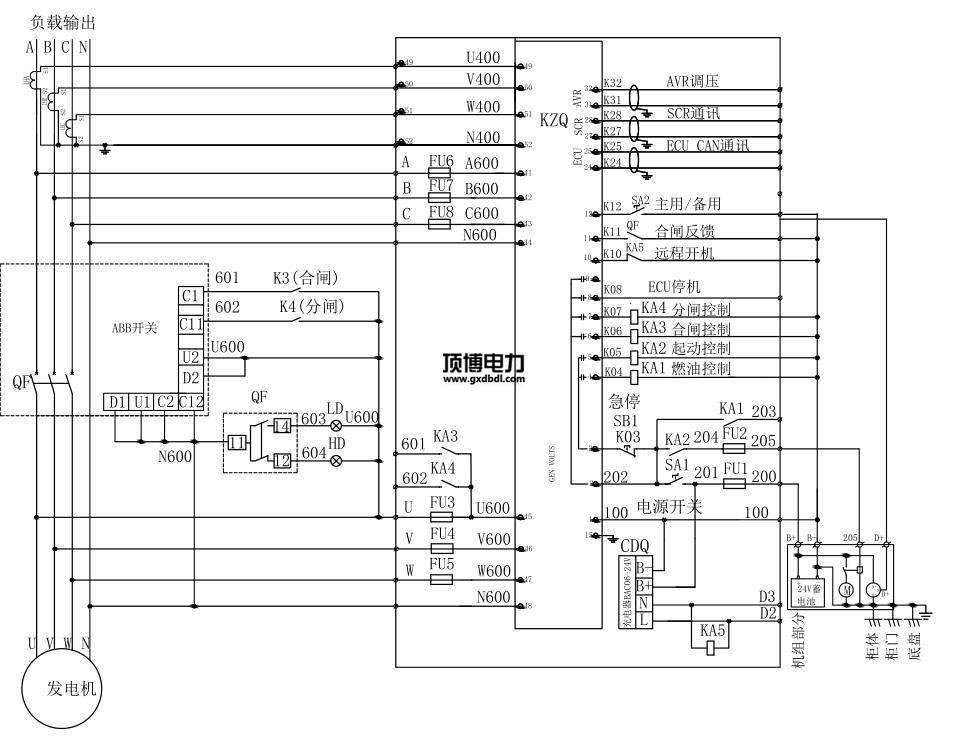

580KW重油电站机并机柜配电线路机械图原里：由充值器AC220V/DC24V，可以提供电站机控住器所使用导出电源模块DC24V。电站机加载后由KA5交流电220V中央按钮开关元件设备导出两个加载电磁波。重油电站机控住器在电磁波管路把电站机的工作电流、电阻值，工作频率，发动机转速等电站机的各式性能参数电磁波反应到控住器，由控住器发出了指令表。   当柴油车来发主轴无刷电机无法后，把电送来电源启闭柜顶端的主母排。把控好器凭借设备监控器做到有一定前提无法气油把控好，开机把控好，凭借DC24V继设备输入读取无线手机讯号。来发主轴无刷电机把控好器凭借额定读取功率评估体统操纵回路，评估体统到需求短路器无法额定读取功率，把控好器凭借KA3继设备输入读取重重送电无线手机讯号，合上主电源启闭断路，短路器重重送电后重重送电标示灯亮。当把控好设备必须分闸的阶段，凭借KA3分闸继设备输入读取分闸无线手机讯号，主电源启闭短路器分闸，短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
项目编号	标题	款式规格参数	企事业单位	个数	厂商
1	万用式架构图负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	并网发发电汽车发电机管理器	HGM9510	只	2	众智
3	交流电电源控制器控制器	BAC06A	只	2	众智
4	中大型前面继电子元件	HH52P    DC24V	只	8	正泰
5	小款中继电气	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	电绝缘子	一个圆形，橙红色，M10	只	12	海坦
14	辅料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
