今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

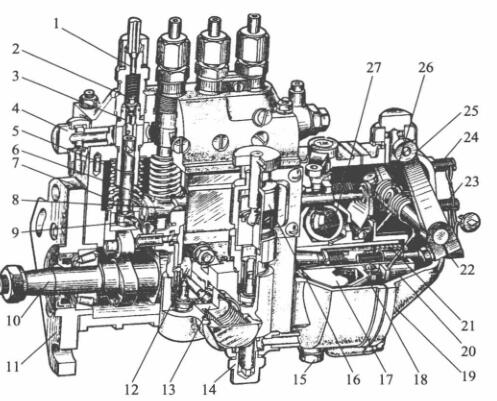

1-压力输油管道管线管金属接头; 2-很油阀; 3-很油阀球; 4,14-进油内六角螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵扭簧; 8-油门螺杆;  9-调臂; 10-轴承轴; 11-确定接盘; 12-输油管道管线泵偏心轮轮; 13-输油管道管线泵; 15-放油螺塞; 16-手高压油泵;  17-安装驱动盘; 18-从动盘; 19-外壳; 20-滑套; 21-效准扭簧; 22-剩余油修整内六角螺丝; 23-怠速急停开关内六角螺丝; 24-高速路急停开关内六角螺丝; 25-变频变速手柄; 26-变频变速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体屏幕总成的一般功效是确保质量泵油刚开使始终的明确性，在多缸汽油机来说，还会确保质量各缸泵油始终的一样性。起确保质量功用的连接是滑轮下面到调准混凝土垫块上三视图的极度H。当喷汽油泵凸轮轴轴齿圈与曲轴齿圈对于位子必要时，H越大，柱塞泵关上进油孔的始终早好，泵油刚开使始终也早好。反过来，H越小，泵油刚开使始终越廷迟。由此要只能根据设计构思和检测定下合理的滑轮体本职工作极度H，以确保质量泵油刚开使始终的明确性。

1-气缸轴; 2-液压泵斜槽; 3-泵盖; 4-定位手机螺母; 5-回油道; 6-回油孔; 7-油多阀压缩大拉簧; 8-油多阀紧座;  9-油多阀; 10-油多阀块; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵压缩大拉簧; 16-压缩大拉簧座; 17-挺柱体:; 18-混凝土垫块; 19-压轮

  这对多缸机，各分泵的H值应等于。校准混凝土混凝土垫块在喷汽油泵出产时均已调好，必不可随着对调。混凝土混凝土垫块是用耐腐蚀资料做出相结行热补救以提供密度，因应用中不会轮胎破损。如长时光应用后轮胎破损较多，可换面应用。

  喷油阀泵体分上上下下俩部分，喷油阀上体在施工轴向齿轮泵泵偶件及冒油阀偶件，生殖器在施工轴承轴、滚轴体和输软管道管线阀等。泵体前侧中间开了检视窗孔，尽量定期检查报告调正泵剩余油。下端有检视汽车机油面的检视孔。喷油阀上体中含一件油道，与各轴向齿轮泵泵套筒山外的马蹄形油槽共通。马蹄形油槽则与轴向齿轮泵泵套筒上的进、回油孔共通。由输软管道管线阀供来的血压低压高油可以用进软管接线头渗入油道中。油道中的重油负压由装在回软管接线头内的回油阀控制，一符合要求控制在5～10kPa比率内。液压过低，在轴向齿轮泵泵上行时，重油不可在短时间内可以用进油孔渗入轴向齿轮泵泵上方油腔。当剩余油太过而使液压增高时，不必要的重油会顶开回油阀流通量重油细滤器中。
