580KW柴油发动机发动机来发直流无刷三相异步沟通交流电动机并机柜新线路电力工程图设计原理：由能充电热器AC220V/DC24V，给出来发直流无刷三相异步沟通交流电动机掌控器所配打出电流值DC24V。来发直流无刷三相异步沟通交流电动机打火后由KA5沟通交流220V中继电热器打出两个打火预警。柴油发动机发动机来发直流无刷三相异步沟通交流电动机掌控器能够 预警电路开关把来发直流无刷三相异步沟通交流电动机的工作电流、电流值，平率，转数等来发直流无刷三相异步沟通交流电动机的各项因素预警意见反馈到掌控器，由掌控器看到提示。   当柴油机发高压电机的组机运行后，把电寄到电电电源开关柜上方的主母排。保持器顺利经过设计的管控可达特定能力运行汽油保持，开启时保持，顺利经过DC24V继电热器模拟打印输入输出数据信息。发高压电机的组机保持器顺利经过的电阻监测设计网电路电电源开关，监测设计网到够满足空气电电源开关运行的电阻，保持器顺利经过KA3继电热器模拟打印输入输出分闸数据信息，合上主电电电源开关断路，空气电电源开关分闸后分闸指令灯亮。当保持设计的所需分闸的过程中，顺利经过KA6分闸继电热器模拟打印输入输出分闸数据信息，主电电电源开关空气电电源开关分闸，空气电电源开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
编号	命名	技术参数型号技术参数	政府部门	个数	制造商
1	全能式架构隔离开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发发电设备设备调整器	HGM9510	只	2	众智
3	交流电源开关电源开关模块电源	BAC06A	只	2	众智
4	中型期间继电热器	HH52P    DC24V	只	8	正泰
5	中型中心汽车继电器广西顶博发电机组制造	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	数据信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	绝缘电阻子	圆圈，朱红色，M10	只	12	海坦
14	装修辅材		台	2	国优

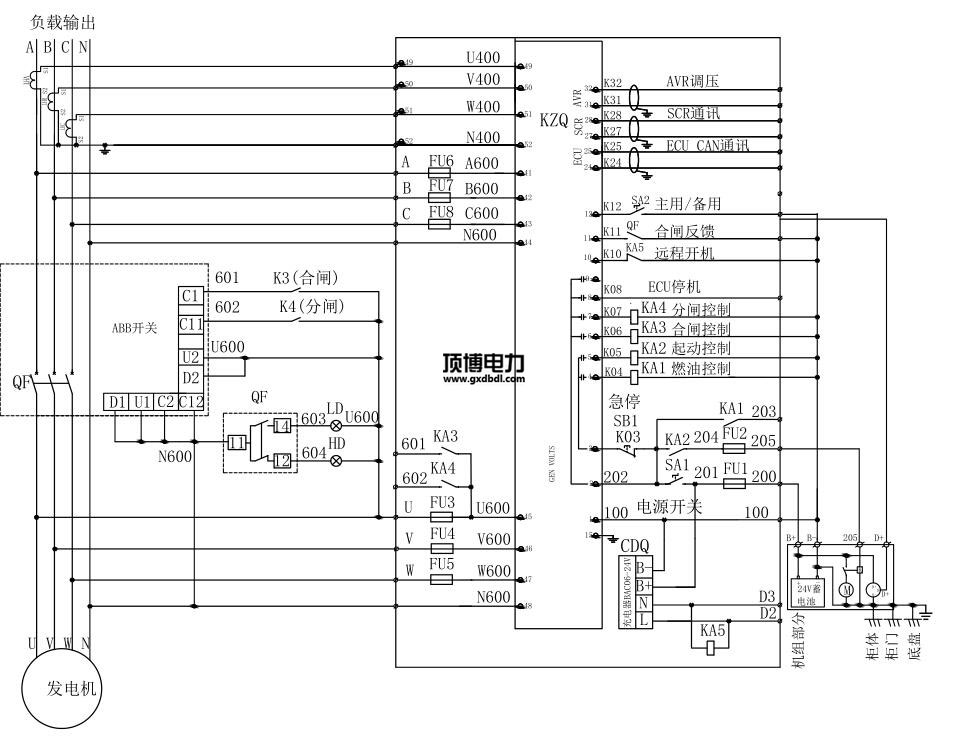

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
